特斯拉获得印刷电路玻璃专利 旨在简化布线和摄像头外壳

盖世汽车讯 据外媒报道，在一项名为“印刷电路玻璃（Printed Circuit Glass）”的新专利申请中，特斯拉概述了一种简化汽车组装中最繁琐的环节之一——线束——的方法。

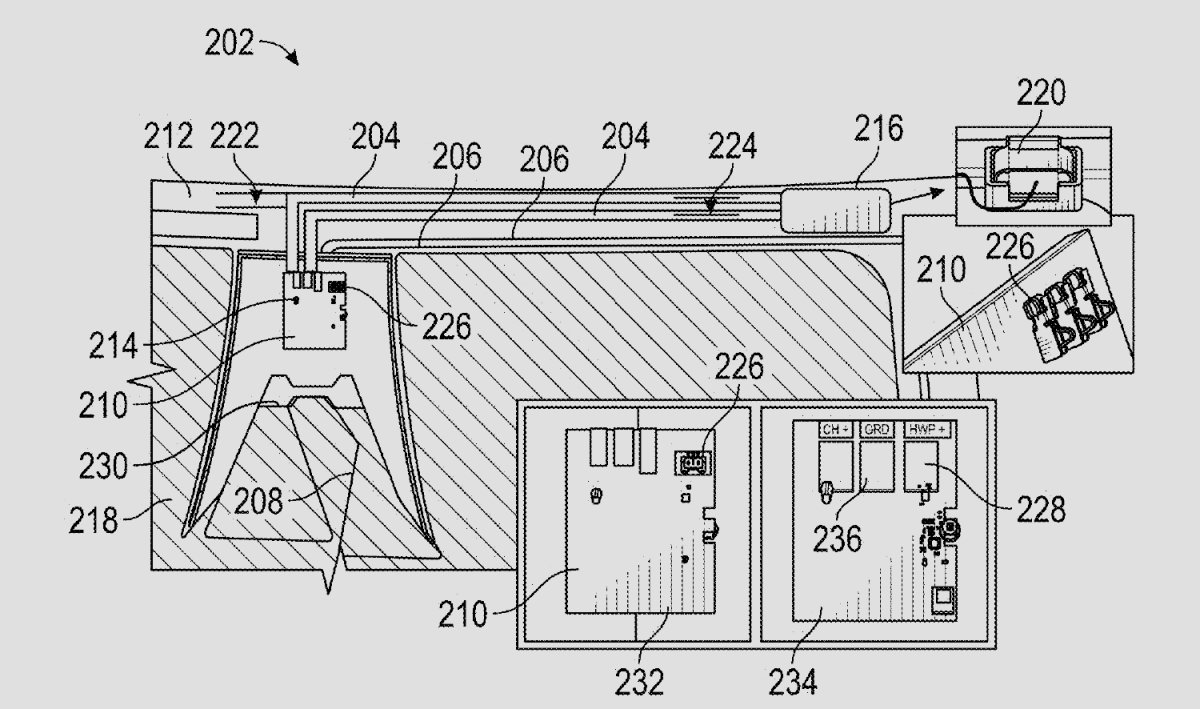

图片来源：美国专利社保局

该专利申请（US 2025/0368012 A1）描述了一种系统，该系统用直接印刷在挡风玻璃上的导电线路取代了电线，从而将玻璃变成了一块结构电路板。

工作原理

核心创新在于将物理电缆改为丝网印刷导线。该专利描述了一种工艺，其中将由银、无机陶瓷熔块和液态介质组成的导电浆料以特定图案涂覆到玻璃基板上。

涂覆完成后，将玻璃和浆料在超过600°C的温度下烧结。这种极高的温度使浆料固化，并将银和陶瓷直接熔入玻璃表面。与设计用于产生热量的传统除霜线不同，这些新型导线采用极低电阻设计，可在不造成能量损耗的情况下高效传输电力和数据。

改进型摄像头外壳

这项技术的主要应用是为位于挡风玻璃顶部的日益复杂的传感器套件供电。专利明确指出，该技术可为ADAS摄像头、雨量传感器，甚至雨刮器“停放”位置的加热元件供电。此外，它还可以为电致变色后视镜供电。

专利还指出，这种方法可以更灵活地布置设备。通过将电源线直接印刷在玻璃上（可能隐藏在黑色陶瓷边框后面），特斯拉可以将悬浮传感器放置在光学最佳位置，而无需连接物理电缆。这有望显著缩小目前位于后视镜后面的笨重塑料外壳的尺寸。

根本不需要把一堆电源线和数据线藏在挡风玻璃上方——它们几乎完全隐形，横跨在挡风玻璃上。

虽然Model X即将停产，但这项专利原本会极大地造福这款车，因为它不再需要从巨大的挡风玻璃中央垂下电线。

印刷优势

除了美观之外，采用固态布线还能显著提升可靠性。车顶内衬中的线束是产生嘎嘎声和振动噪音的常见来源——而熔接在玻璃上的线路则完全避免了这个问题。

该专利还强调了这些印刷电路的超强耐用性。特斯拉的测试表明，无论湿度如何，这些银质线路在-40°C至+108°C（-40°F至226°F）的超大温度范围内都能保持完整性。

由于线路密封在挡风玻璃的夹层玻璃内或印刷在车厢侧，因此也能有效防止腐蚀和物理损伤。

将玻璃用作电路板

然而，最深远的影响体现在装配线上。传统的线束柔软易损，布线困难，而且众所周知，机器人很难操作。它们通常需要人工才能卡入到位，并穿过立柱和防火墙。这种改变相当于从散乱的电线过渡到电路板。

通过将电气路径集成到刚性玻璃挡风玻璃中，特斯拉有效地将其变成了一个即插即用的结构模块。这简化了车辆装配流程，降低了制造复杂性。机械臂只需一个动作即可安装带有预印电路的挡风玻璃，并通过简单的弹簧触点或连接器将其连接到车辆的主电源和数据线，从而无需人工插拔线束。

虽然这些设计目前仅存在于专利申请中，但特斯拉已经开始测试这款新产品的耐用性和实用性。这也符合特斯拉通过CyberCab的“非包装式”制造策略，打造更快、更自动化的并行生产线的计划。

通过将挡风玻璃等被动部件转变为电气架构的主动部分，特斯拉减少了零部件数量，降低了人工成本，并提高了自动化潜力。然而，就像所有早期专利一样，它距离量产还有一段路要走。
